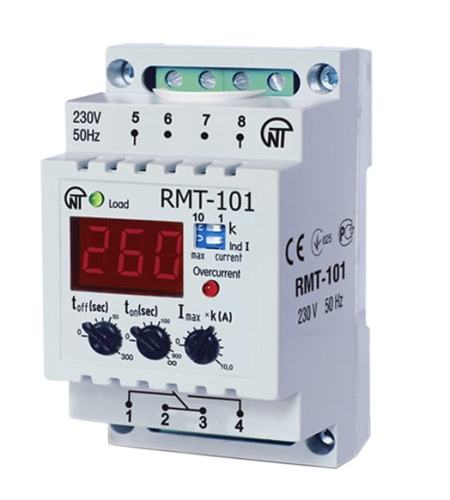

NOVATEK RMT-101 1-fázové proudové relé, přímé zapojení do 100A

NOVATEK RMT-101 proudové relé, přímé použití do 100A bez proudového transformátoru,hlídací a kontrolní proudové relé, 1f zapojení

TIP - použitím proudového relé s průvlekovým proudovým transformátorem do velikosti zátěže 100A šetříte náklady na proudový transformátor a jeho instalaci a zapojení !

Vlastnosti:

• napájení je z měřeného obvodu

• použití ve funkci proudového relé nebo jako proudový omezovač

• v případě symetrické zátěže jej lze použít i v 3-fázových systémech

•

  zobrazení skutečného proudu na displeji

•

  volitelné aktivace funkcí

•

  přímé měření až 100A bez převodníků ( integrován průvlekový snímač proudu, max. průměr vodiče 12mm )

RMT-101 vypíná výstupní kontakt při překročení dovolené hodnoty měřeného proudu a opětovně jej připojuje při poklesu měřeného výkonu pod nastavenou mez s nastavenými časy.

Nastavuje se hlídaná mez proudu, čas zpoždění rekace pro potlačení krátkých špiček a čas zpoždění opětovného zapnutí po poklesu výkonu pod nastavenou mez.

Díky displeji jej lze použít i jako měřící přístroj pro výkon P nebo výkon S

Vestavěný  proudový transformátor vydrží i násobné přetížení (například rozběhové proudy, pouze měření je pak mimo zaručený rozsah a s větší chybou.

Šířka zástavby 50mm, montáž na lištu 35mm

Schema zapojení :
