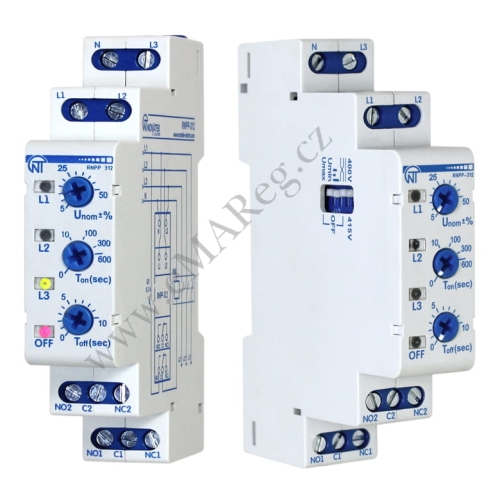

NOVATEK RNPP-312 3-fázové napěťové relé, WORLD CLASS multisystem 3x400/415VAC, 45-65Hz
product unavailable
zapsat stránku jako záložku
Popis
NOVATEK Napěťové relé RNPP-312, třífázové, 4-vodičové zapojení, multisystémové univerzální, lze použít i v exportních zámořských systémech 3x400/415VAC, 45-65Hz
Indikace jednotlivých fází, výstup 2x přepínací kontakt
Relé je velmi odolné, zachovává funkčnost při napětí na vstupech v rozsahu 90-450V AC ( nedojde ke zničení ani při chybném zapojení vstupních fází a N, teplotní odolnost relé - široká pracovní teplota od -20oC do +50oC
Funkce volitelné: okénková - současná kontrola max a min, podpěťové relé - pouze kontrola poklesu napětí, přepěťové relé - pouze kontrola přepětí, kontrola přítomnosti fáz, kontrola přerušení N nulového vodiče, kontrola sledu fází, kontrola splynutí fází, kontrola asymetrie mezi fázemi
Výstupní 2P kontakty relé spínají při splnění nastavených požadavků podle přepínačů na boku přístroje a nastavení z čela přístroje
Napájení relé je přímo z měřeného obvodu.
Nastavují se funkce na boční straně přístroje přepínači DIL, z čela se nastavuje rozsah dovolené tolerance napětí +/- 5-50% - odchylka velikosti napětí v % nastavené sítě ( 400 nebo 415V), čas zpoždění reakce 0-10s, čas zpoždění opětovného zapnutí 0-600s (ochrana kompresorů a obdobných agregátů proti častému spínání).
Indikace 3xLED pro každou fázi, indikace LED OFF - nedovolený stav, způsob indikace rozlišuje 6 provozních stavů a poruch sítě:
- stav sítě v pořádku podle nastavených hodnot, výstupní kontakt je sepnut, 3 LED fázové svítí, OFF nesvítí
- probíhá odpočet časového zpoždění pro sepnutí po obnovení dovolených parametrů sítě, 3 LED fázové svítí, LED OFF bliká
- napětí na na jedné nebo více fázích je větší, než dovolené, LED fázové bliká jedna nebo více, LED OFF svítí
- napětí na jedné nebo více fázích je nižší, než nastavené nebo došlo k zániku jedné nebo více fází ( napětí je menší jak 100V) , LED fázové nesvítí jedna nebo více, LED OFF svítí
- nedovolená asymetrie fází, 3 LED fázové blikají vždy 2 a 2, LED OFF svítí
- nedovolený stav sítě - opačný sled fází a/nebo došlo k mezifázovému zkratu ( 2 fáze jsou navzájem spojeny, splývají ), 3 LED fázové svítí postupně cyklicky, LED OFF svítí
Takto kódovaná signalizace tak umožňuje o poskytnutí první technické pomoci a technické diagnostiky poruchy technikem přes telefon !
Schema zapojení:
Velikost instalační formát šíře 1M
